产品特征

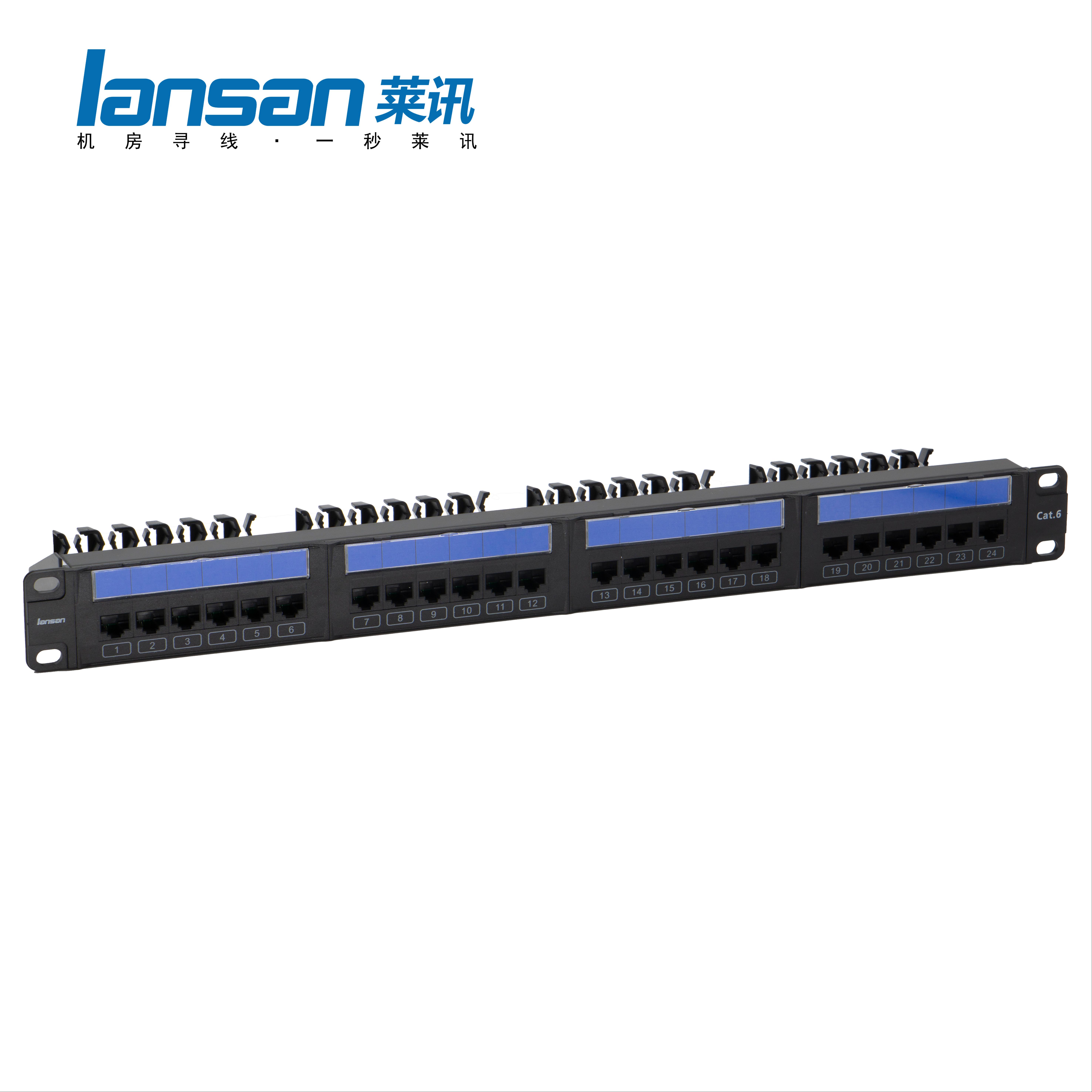

1U24 端口快捷式配线架 ， 兼容 T568A 和 T568B 两种打线方式，IDC 端子带有保护后盖确保芯线可靠端接并防止松脱。后部具有挂杆式理线架，标配可重复使用的理线卡扣无需扎带。

标准：传输性能参数满足TIA/EIA 568.2-D 六类标准;性能指标优于现行六类线缆 250MHz，支持 1G Base-T， 622M ATM 等高带宽应用

直流电阻：≤300mΩ

接触电阻：≤20mΩ

绝缘电阻：≥500MΩ

金针：磷青铜、50μ镀金

IDC 端子：磷青铜、整体镀镍，卡接 22-26AWG 导体

插头与插座的插合次数≥750

导线端接次数≥250 理线托架：喷塑钢材+阻燃聚碳酸脂 UL 94-V0

金属架：冷轧钢板 , 粉末喷涂处理 , 黑色

塑料件：高冲击强度材料，UL 94-V0 阻燃等级

工作温度：-10°C~ 60°C

应用

在网络中传输数字和模拟的语音，数据和视频信号。

适用于所有 Cat6 或 E 级信道 ， 并向下兼容级别的应用 。

适用于管理间、设备间子系统应用 。

尤其适用于大型数据中心或者机房网络设备之间连接。

使用说明

在端接好的链路任一模块端，接入带跳线的网线线序仪，通过线序仪对 1-8 线序的扫描，链路两端模块中内嵌的 LED 灯有电源注入，即可发出灯光，从而实现快速的辨识链路两端一一对应的关系。可针对已经施工完毕缆线的项目，或者网络运维出现问题的项目，直接在原来的缆线基础上，更换全部的一秒寻线配线架，即可一秒知晓信息点与配线架之间的一一对应关系。针对传统的已经施工完毕，无法更换缆线的项目，可快速提升后续的运维效率，效率提升 95% 以上，尤其适用存量需要改造项目。
