产品特征

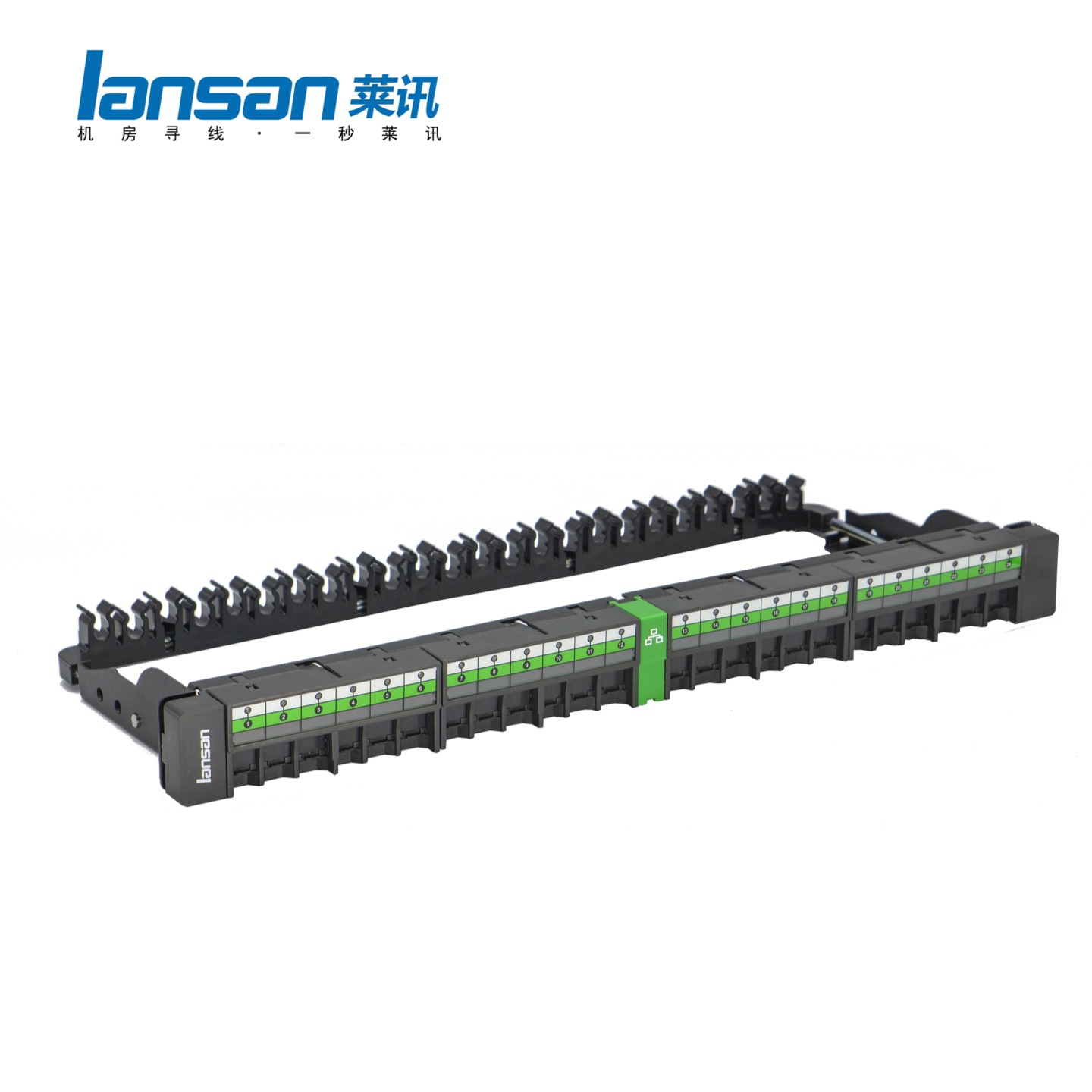

模块化结构，前部塑壳方便手工打开而不影响后部模块和线缆以便维修和升级，后部理线架可前中后移动调

节以满足不同需求，机架螺丝不外露。

可安装 24 个 keystone 接口多媒体模块，包括 RJ45 型 5e/6/6A 等模块，视频、音频模块，熔纤型光纤接续盒（占

用 6 个端口）和 MPO 光纤接续盒（占用 6 个端口）。带后部线缆管理支撑架，且后置管理架可以根据需要前中后调节位置。

配线架每个端口有 LED 指示灯，引导跳线的插拔和端口或链路状态的指示。

端口带防尘盖，端口不用时防止灰尘进入。

采用普通跳线，也可以采用带指示灯 10 芯跳线实现单配线架端口型管理。

采用智能跳线实现链路型管理，支持 9 芯、10 芯智能跳线。

前部带有 RJ45 接口，通过 RJ45 网络跳线与控制器连接。

同一系统下兼容端口型（单配线架结构）和链路型（双配线架结构）二种管理方式。

配线架带二维码，可以通过二维码扫描，查询配线架各端口或链路的连接信息。

应用

在网络中传输数字和模拟的语音，数据和视频信号

适用于管理间、设备间子系统应用

尤其适用于大型数据中心或者机房网络设备之间连接

需要实时监控端口信息的项目
